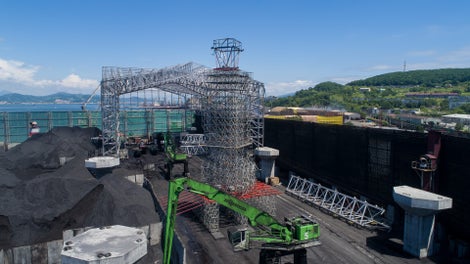

Капители и опалубка для них спроектированы по индивидуальному заказу «Терминала Астафьева» и не имеют аналогов в Приморском крае, их прочность сравнима с опорами под железнодорожные мосты.

Терминал Астафьева
Находка , Россия

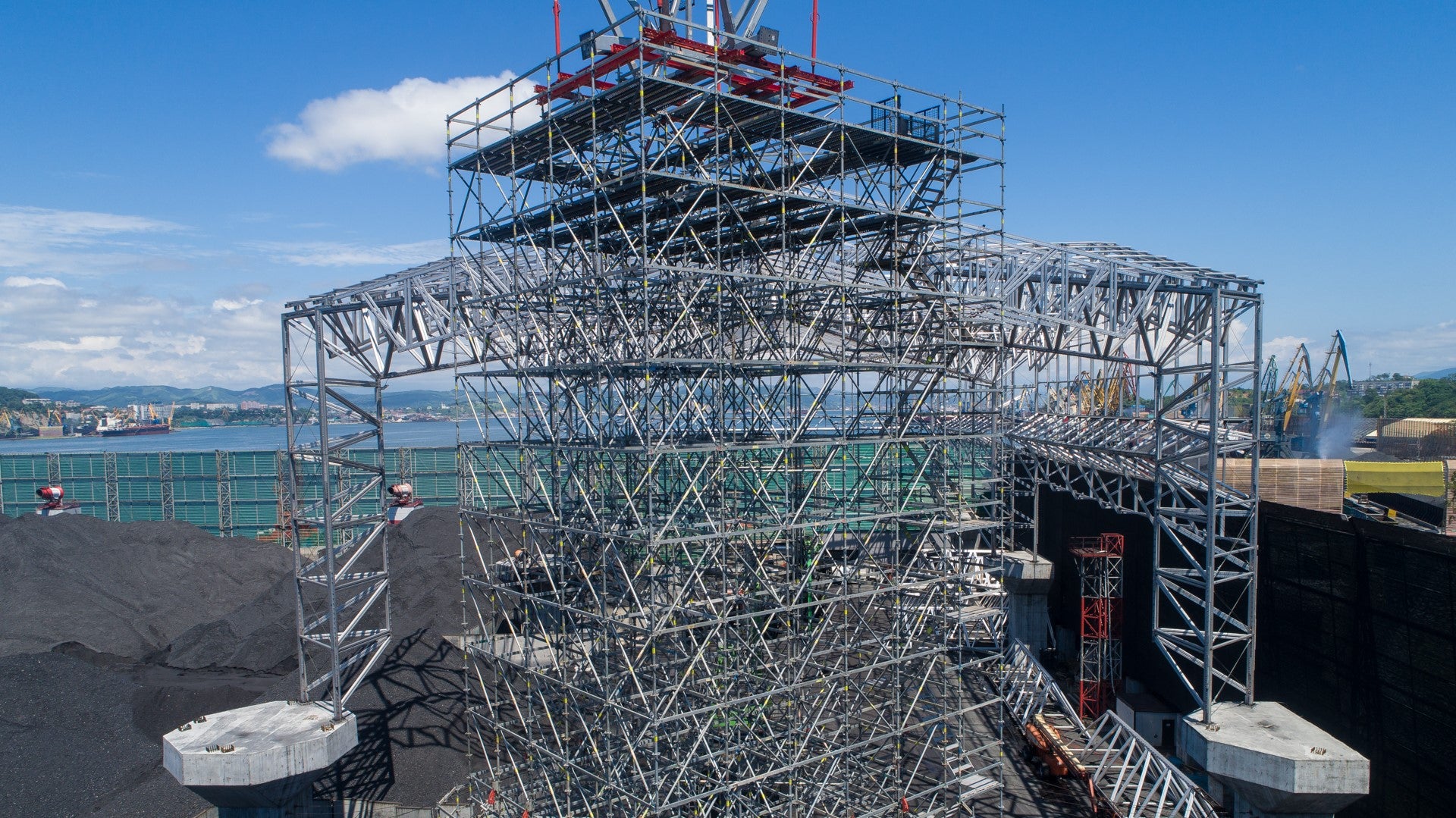

Строительство навеса над зоной выгрузки в рамках программы модернизации «Терминала Астафьева» по переходу на экологически безопасную перевалку. Терминал обеспечивает круглогодичную навигацию и открывает выход к морю грузам, идущим в страны Азиатско-Тихоокеанского региона.

Преимущества для клиента

  • высокий темп монтажа;

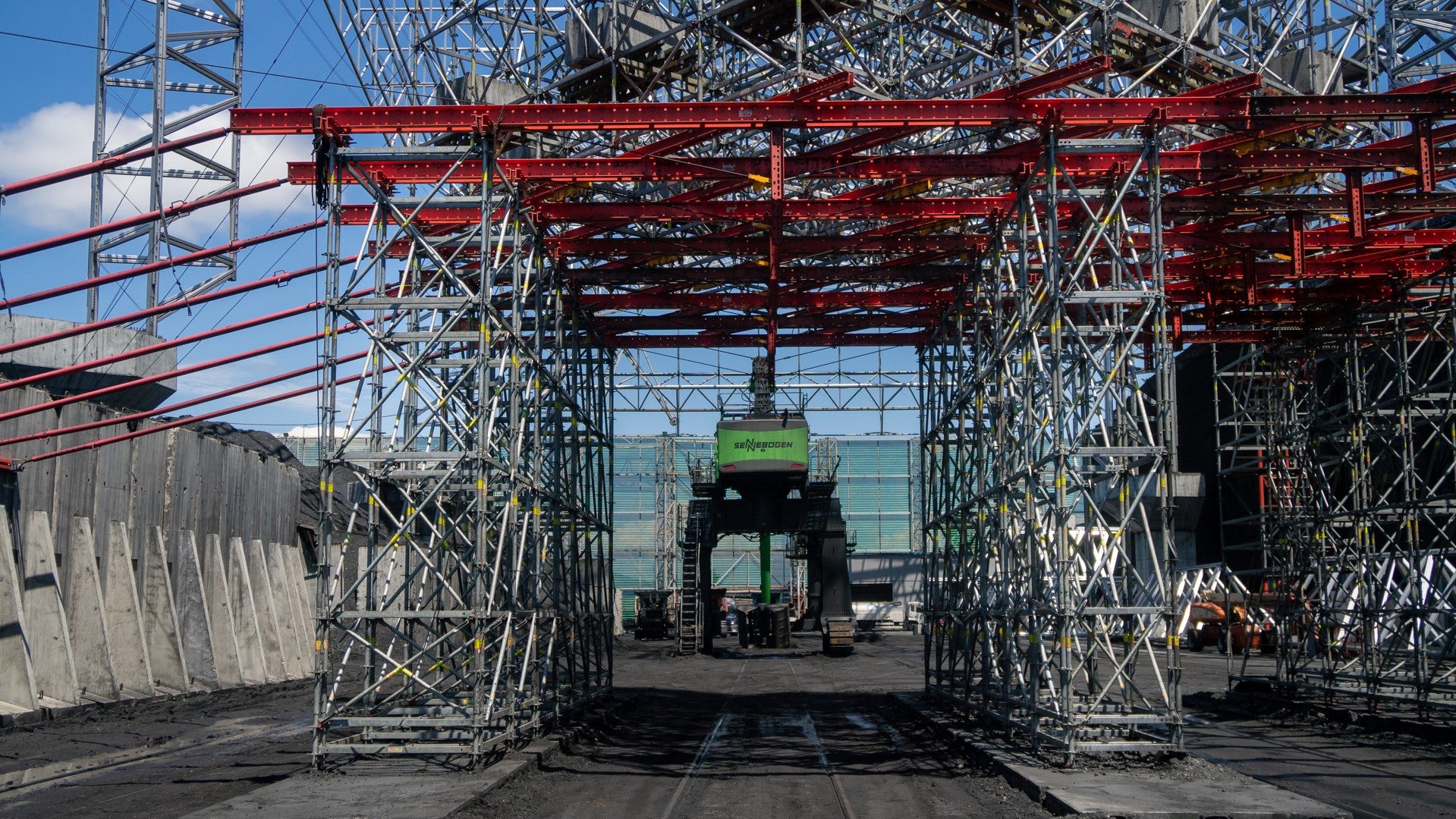

  • возможность переноса башни с точки на точку, меняя конструктив в зависимости от сужения ЖД путей;
  • безопасный доступ по всему пространству и площади;
  • полное инженерное сопровождение;
  • услуга технической поддержки позволила снизить затраты на оборудование и повысить эффективность всего строительного процесса;
  • быстрая поставка комплектов оборудования;
  • учет всех особенностей проекта (ограниченное пространство, климатические и природные условия).



Расположение
Сфера
Промышленные объекты
Участники проекта
Клиент: АО Терминал Астафьева и ООО АТР-Строй
  • Требования объекта
    • Нагрузка на центральную вспомогательную башню до 170 кН вертикально и до 27 кН горизонтально
    • Бетонирование опор с необычным углом наклона.
    • Максимальное давление бетона - 40кН.
    • Размеры колонны -3,2 х3,2м, высота 7,9м (81м3 бетона на каждую)
    • Размеры Капителей - до 8,6 х8,6м и высотой 3,6м (до 250 м3 бетона на одну капитель).
  • Решение PERI
    • Для бетонирования 12 опор инженеры PERI спроектировали специальную конструкцию, имеющую необычный угол наклона, из систем: TRIO ST, VARIOKIT, PERI UP Rosett. Всего было 2 комплекта оборудования весом 27 тонн каждый.

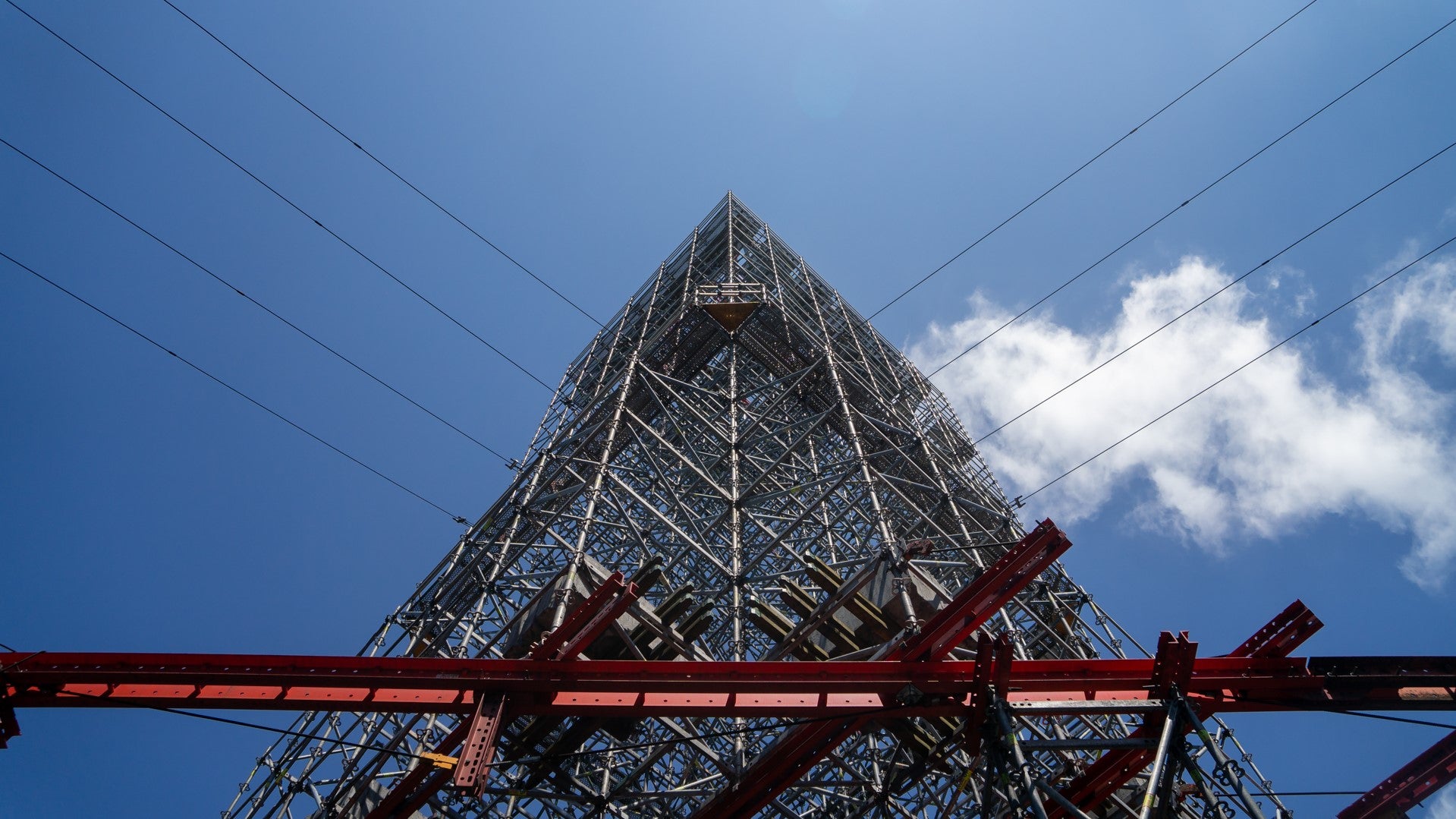

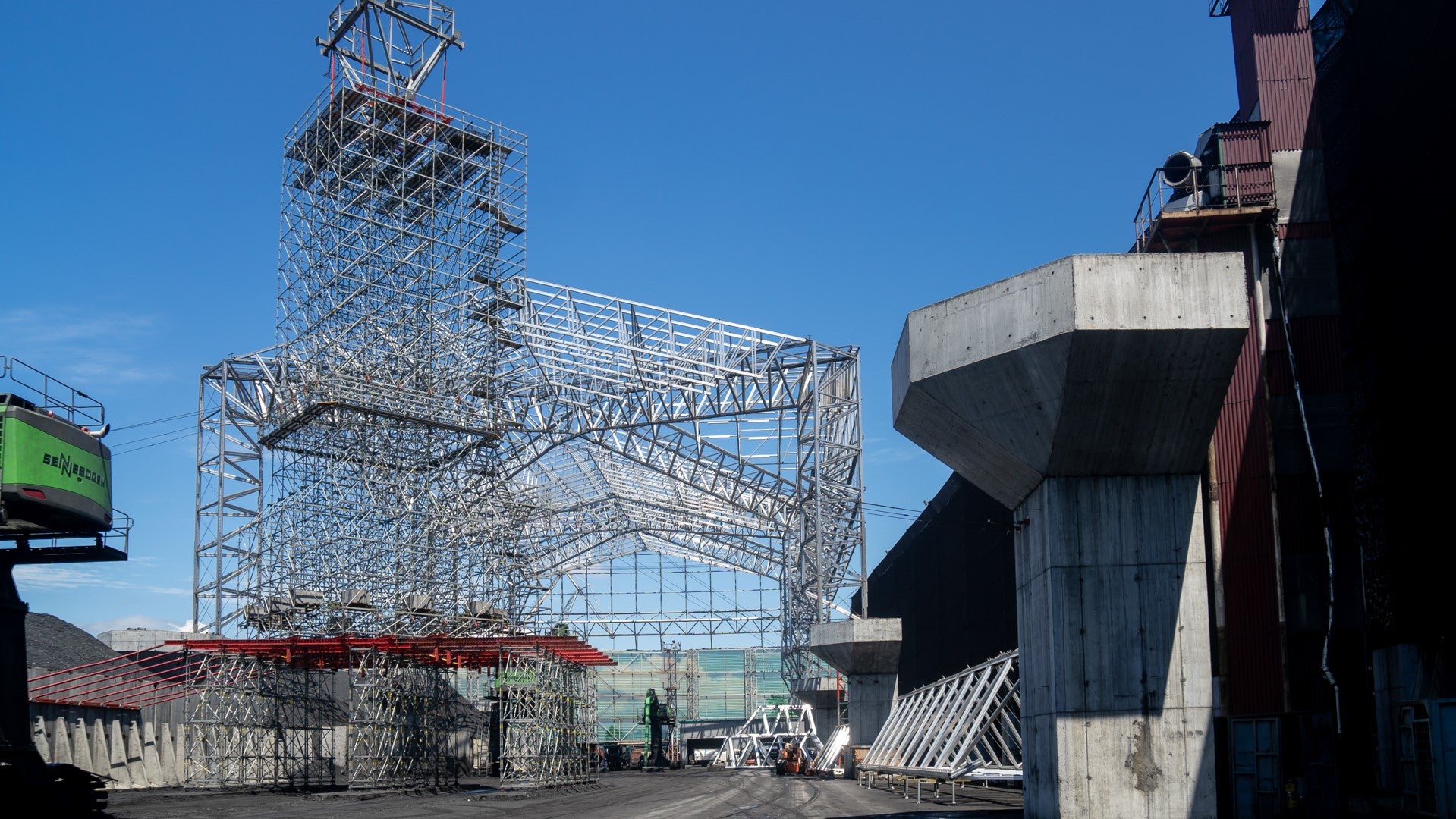

    • Для монтажа крытой алюминиевой конструкции необходима была центральная вспомогательная башня высотой 33,47м, которая воспринимала бы колоссальные нагрузки: вертикальную до 170 кН, горизонтальную до 27 кН, и ветровые нагрузки, - для данной конструкции компания PERI предоставила более 70 тонн модульных лесов PERI UP Rosett, которые на 100% приспособились под заданные параметры и обеспечили повышенный уровень безопасности.
    • Инженерам PERI удалось грамотно учесть ограниченное пространство и суровые приморские погодные условия и конструкции PERI выдержали ветровую и дождевую нагрузку.

Фото объекта

Процесс строительства c применением технологий PERI

Системы и услуги PERI на объекте
