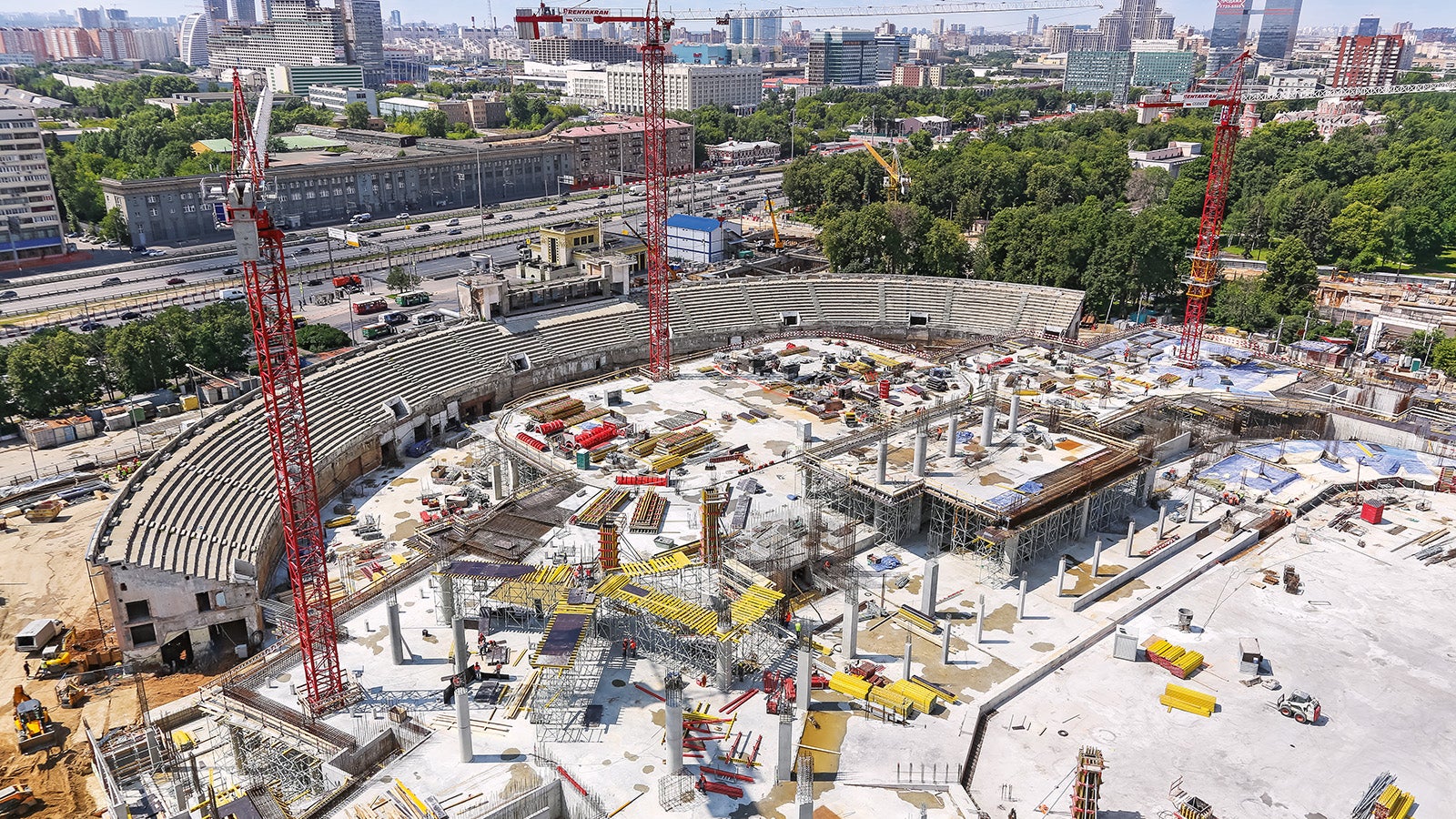

Для сложных участков бетонирования прямых стен, где стыковка запланирована под острым углом, применялась опалубка TRIO с шарнирными углами. Для круглых стен использовалась система RUNDFLEX. Она же, но в сочетании с SB рамами для одностороннего бетонирования, применялась для усиления конструкции исторической западной трибуны стадиона.

ВТБ Арена
Москва, Россия

По задумке архитекторов после реконструкции стадион включит в себя открытую футбольную трибуну и крытую арену, способную за несколько часов превратиться в концертную площадку. При этом плита футбольного поля расположится выше прежней на 8 м, а образованные ниже этажи будут отведены под торговые площади и автомобильную стоянку.

  • все монолитные работы на объекте велись с оборудованием компании PERI







Расположение
Москва
Сфера
Объекты культуры и спорта
Участники проекта
Клиент: ЗАО "СУ-10 Фундаментстрой"
  • Требования объекта
    • подтрибунные балки
    • прямые и радиальные стены
    • перекрытия

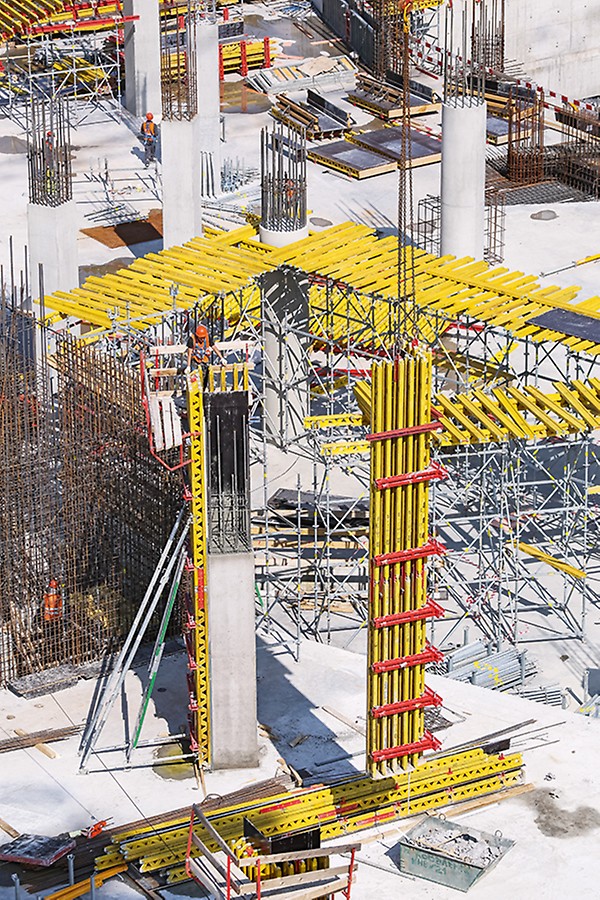

    • колонны круглого и квадратного сечения
    • усиление исторической западной трибуны методом одностороннего опалубливания
  • Решение PERI

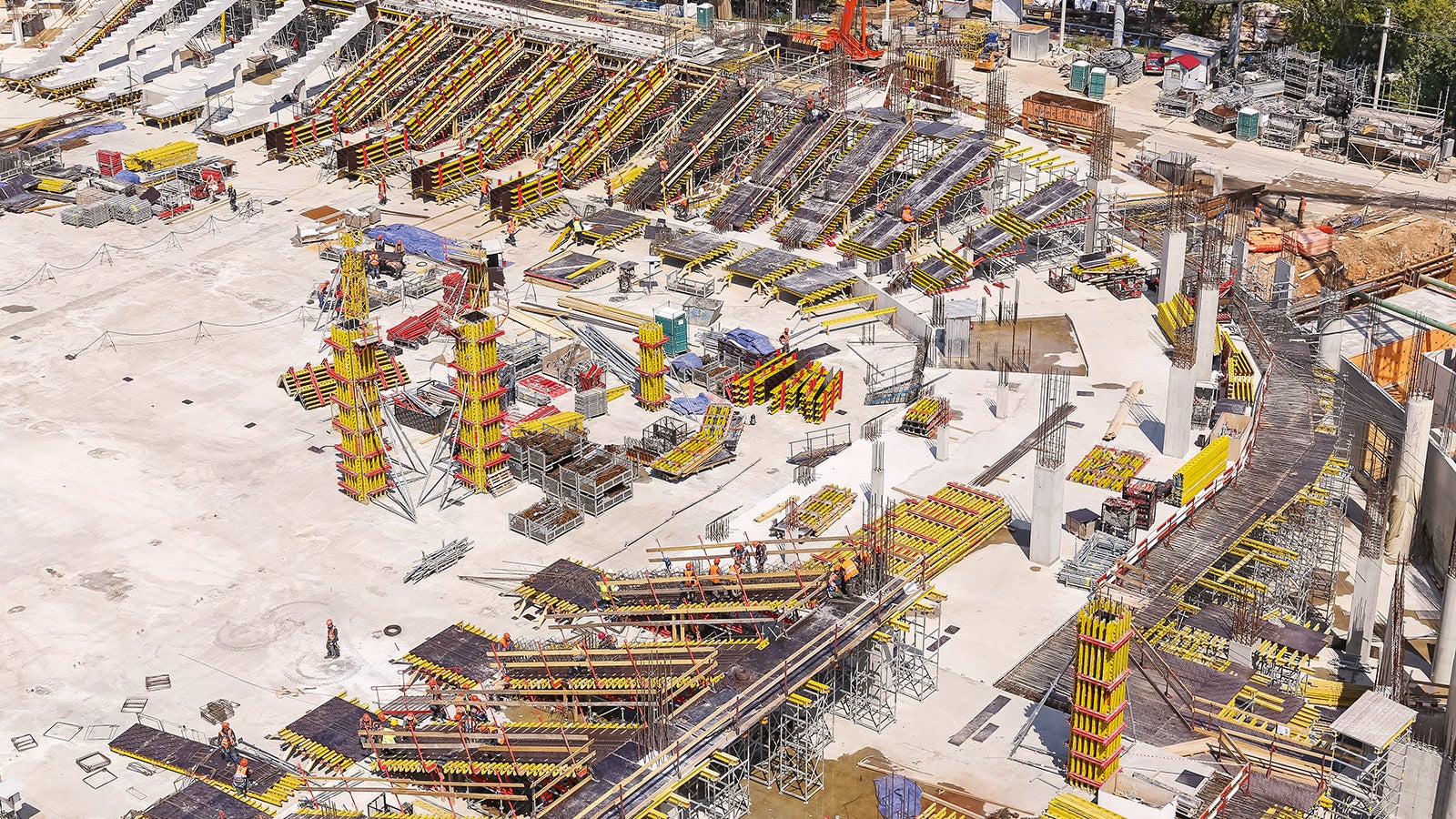

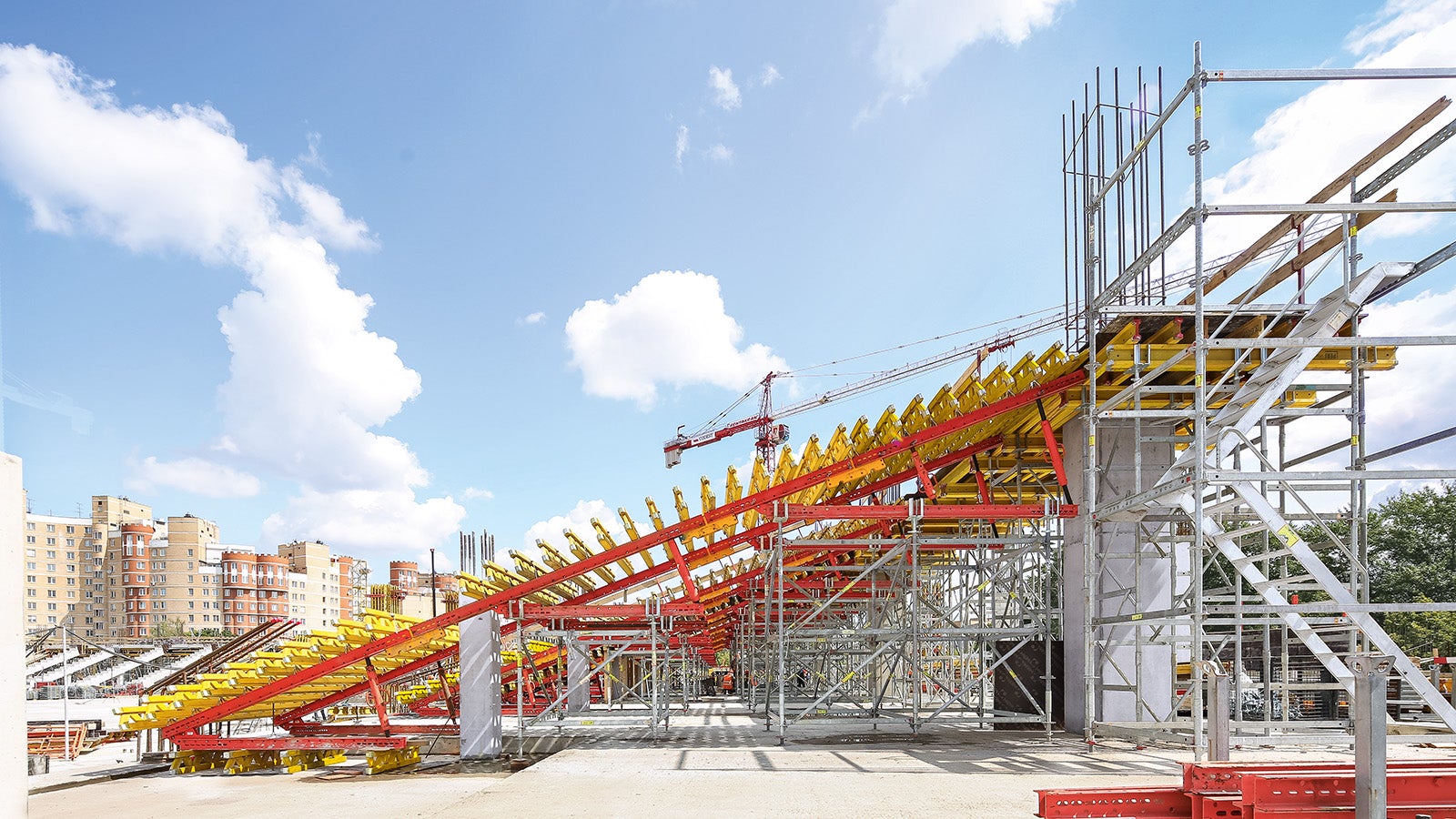

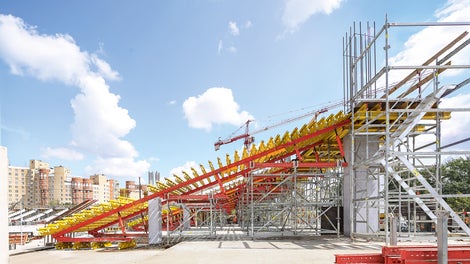

    • уникальная технология для строительства подтрибунных балок с отклонением поверхности не более 2-3 мм на всю длину конструкции
    • использование системы TRIO с шарнирными углами на участках стен, где стыковка происходит под острым углом
    • комплексное использование системы RUNDFLEX для радиальных стен и, в сочетании с SB рамами, для проведения одностороннего бетонирования

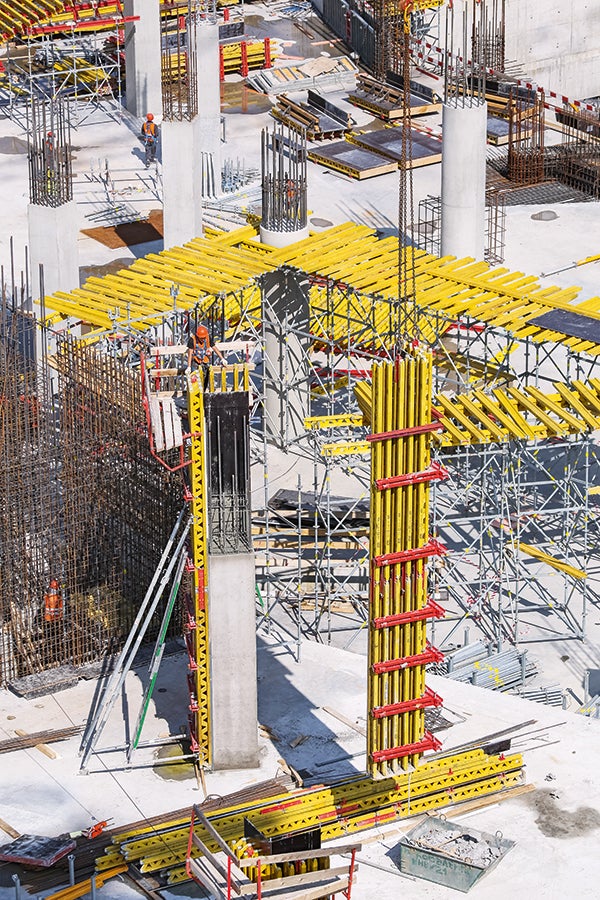

    • гарантия безупречной бетонной поверхности несущих колонн

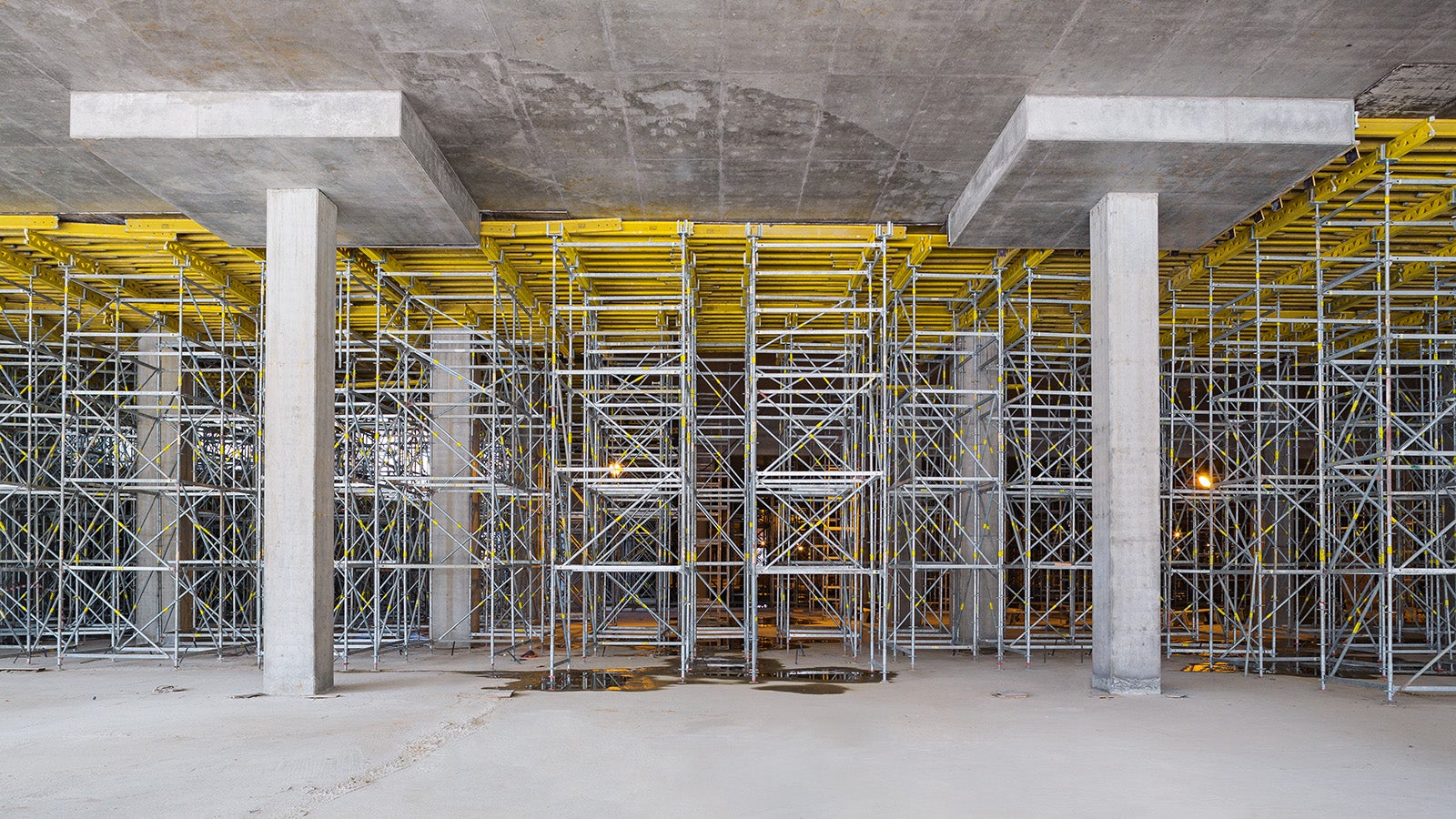

    • балочная опалубка MULTIFLEX на несущих лесах ST 100 и UP Rosett для перекрытий на высоте 8 м

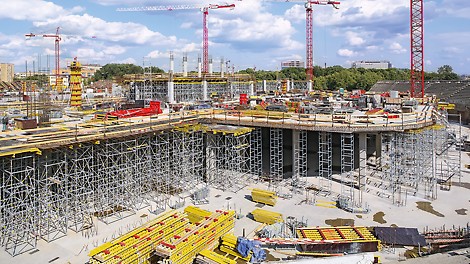

    • башни доступа из лесов UP Rosett с ограждениями по всему периметру обеспечили безопасность перемещения между этажами
    • переопирание перекрытий на стойки MULTIPROP с допустимой нагрузкой 50 к

Фото объекта

Процесс строительства c применением технологий PERI
Стадион «Динамо» действительно уникален по концепции и масштабам строительства. Инженерам ЗАО «СУ-10 Фундаментстрой» было важно максимально концентрировать внимание на ежедневно возникающих задачах и успешно решать их совместно со специалистами компании PERI. Работа в команде, а также используемая опалубка и оборудование PERI, помогли справиться с нетиповым конструктивом объекта, имея на выходе высокое качество железобетонных конструкций и с сохранением сроков строительства.
Стадион «Динамо» действительно уникален по концепции и масштабам строительства. Инженерам ЗАО «СУ-10 Фундаментстрой» было важно максимально концентрировать внимание на ежедневно возникающих задачах и успешно решать их совместно со специалистами компании PERI. Работа в команде, а также используемая опалубка и оборудование PERI, помогли справиться с нетиповым конструктивом объекта, имея на выходе высокое качество железобетонных конструкций и с сохранением сроков строительства.
Назарук Виктор Васильевич | Гайченя Роман Васильевич | Коваленко Дмитрий Петрович
Начальники участков
Стадион «Динамо» действительно уникален по концепции и масштабам строительства. Инженерам ЗАО «СУ-10 Фундаментстрой» было важно максимально концентрировать внимание на ежедневно возникающих задачах и успешно решать их совместно со специалистами компании PERI. Работа в команде, а также используемая опалубка и оборудование PERI, помогли справиться с нетиповым конструктивом объекта, имея на выходе высокое качество железобетонных конструкций и с сохранением сроков строительства.

Системы и услуги PERI на объекте
